齐信机电带您了解-室外供热管道安装的主要要求

本工艺标准适用于民用建筑群（小区）饱和蒸汽压力不大于0.8MPa，热水温度不超过150℃的室外采暖及生活热水供应管道(包括直埋、地沟或架空管道)安装工程。

一、材料要求

1.管材：碳素钢管、无缝钢管、镀锌碳素钢管应有产品合格证，管材不得弯曲、锈蚀，无飞刺、重皮及凹凸不平等缺陷。
2.管件符合现行标准，有出厂合格证，无偏扣、乱扣、方扣、断丝和角度不准等缺陷。
3.各类阀门有出厂合格证，规格、型号、强度和严密性试验符合设计要求。丝扣无损伤，铸造无毛刺、无裂纹，开关灵活严密，手轮无损伤。
4.附属装置：减压器、疏水器、过滤器、补偿器、法兰等应符合设计要求应有产品合格证及说明书。
5.型钢、圆钢、管卡、螺栓、螺母、油、麻、垫、电气焊条等符合设计要求。

二、主要机具

1.机具：砂轮锯、套丝机、台钻、电焊机、煨弯器等。
2.工具：套丝板、压力案、管钳、活板子、手锯、手锤、台虎钳、电气焊工具、钢卷尺、水平、小线等。

三、作业条件

1.安装无地沟管道，必须在沟底找平夯实，沿管线铺设位置无杂物，沟宽及沟底标高尺寸复核无误。
2.安装地沟内的干管，应在管沟砌完后，盖沟盖板前，安装好托吊卡架。
3.安装架空的干管，应先搭好脚手架，稳装好管道支架后进行。

四、操作工艺

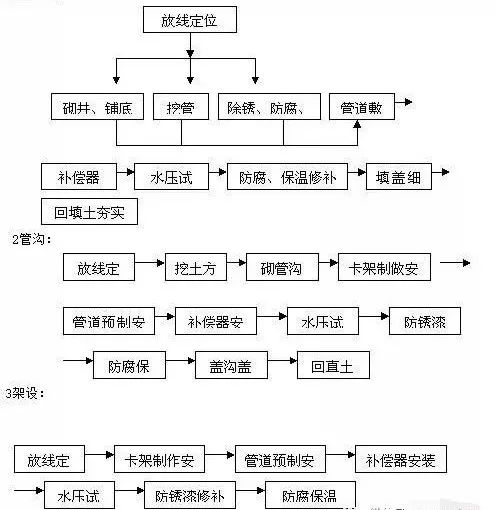

(一)工艺流程
    1.直埋：

(二)直埋管道安装
1.根据设计图纸的位置，进行测量，打桩、放线、挖土、地沟垫层处理等。
2.为便于管道安装，挖沟时应将挖出来的土堆放在沟边一侧，土堆底边应与沟边保持0.6～1m的距离，沟底要求打平夯实，以防止管道弯曲受力不均。
3.管道下沟前，应检查沟底标高沟宽尺寸是否符合设计要求，保温管应检查保温层是否有损伤，如局部有损伤时，应将损伤部位放在上面，并做好标记，便于统一修理。
4.管径不大于200mm的管道应先在沟边进行分段焊接，每段长度在25～35m范围内。放管时，应用绳索将一端固定在地锚上，并套卷管段拉住另一端，用撬杠将管段移至沟边，放好木滑杠，统一指挥慢速放绳使管段沿滑木杠下滚。为避免管道弯曲，拉绳不得少于两条，沟内不得站人。
5.沟内管道焊接，连接前必须清理管腔，找平找直，焊接处要挖出操作坑，其大小要便于焊接操作。
6.阀门、配件、补偿器支架等，应在施工前按施工要求预先放在沟边沿线，并在试压前安装完毕。
7.管道水压试验，应按设计要求和规范规定，办理隐检试压手续，把水泄净。
8.管井防腐，应预先集中处理，管道两端留出焊口的距离，焊口处的防腐在试压完后再处理。
9.回填土时要在保温管四周填100mm细砂，再填300mm素土，用人工分层回填土夯实。管道穿越马路处埋深少于800mm时，应做简易管沟，加盖混凝土盖板，沟内填砂处理。

(三)地沟管道安装
1.在不通行地沟安装管道时，应在土建垫层完毕后立即进行安装。
2.土建打好垫层后，按图纸标高进行复查并在垫层上弹出地沟的中心线，按规定间距安放支座及滑动支架。
3.管道应先在沟边分段连接，管道放在支座上时，用水平尺找平找正。安装在滑动支架上时，要在补偿器拉伸并找正位置后才能焊接。
4.通行地沟的管道应安装在地沟的一侧或两侧，支架应采用型钢，支架的间距要求见下表。管道的坡度应按设计规定确定。

5.支架安装要平直牢固，同一地沟内有几层管道时，安装顺序应从最下面一层开始，再安装上面的管道，为了便于焊接，焊接连接口要选在便于操作的位置。
6.遇有伸缩器时，应在预制时按规范要求做好预拉伸并做好支撑，按位置固定，与管道连接。
7.管道安装时坐标、标高、坡度、甩口位置、变径等复核无误后，再把吊卡架螺栓紧好，最后焊牢固定卡处的止动板。
8.冲水试压，冲洗管道办理隐检手续，把水泄净。
9.管道防腐保温，应符合设计要求和施工规范规定，最后将管沟清理干净。

(四)架空管道安装
1.按设计规定的安装位置、坐标，量出支架上的支座位置，安装支座。
2.支架安装牢固后，进行架设管道安装，管道和管件应在地面组装，长度以便于吊装为宜。
3.管道吊装，可采用机械或人工起吊，绑扎管道的钢丝绳吊点位置，应使管道不产生弯曲为宜。己吊装尚未连接的管段，要用支架上的卡子固定好。
4.采用丝扣连接的管道，吊装后随即连接；采用焊接时，管道吊装就位后及时焊接。焊缝不许设在托架和支座上，管道间的连接焊缝与支架间的距离应大于150～200mm。
5.按设计和施工各规定位置，分别安装阀门、集气罐、补偿器等附属设备并与管道连接好。
6.管道安装完毕，要用水平尺在每段管上进行一次复核，找正调直，使管道在一条直线上。
7.摆正在安装好管道穿结构处的套管，填堵管洞，预留口处应加好临时管堵。
8.按设计或规定的要求压力进行试压冲洗，合格后办理验收手续，把水泄净。
9.管道防腐保温，应符合设计要求和施工规范规定，注意做好保温层外的防雨、防潮等保护措施。最后将管沟内的剩余施工材料清理干净。

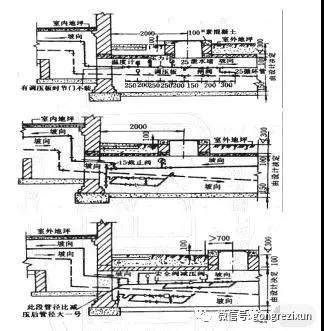

(五)室外热水及蒸汽干管入口做法见下图

五、质量标准

(一)主控项目
1.埋设、铺设在沟槽内和架空管道的水压试验结果，必须符合设计要求和施工规范规定。供热管道作水压试验时，试验管道上的阀门应开启，试验管道与非试验管道应隔断。
检验方法：检查管网或分段试验记录。开启和关闭阀门检查。

2.直埋无补偿供热管道预热伸长及三通加固应符合设计要求。回填前应注意检查预制保温外壳及接口的完好性。回填应按设计要求进行。
检验方法：回填前现场核验和观察。

3.伸缩器的位置必须符合设计要求，并应按规定进行预拉伸。管道固定支架的位置和构造必须符合设计要求和规范规定。
检验方法：对照设计图纸检查和检查预拉伸记录。

4.检查井室、用户入口处管道布置应便于操作及维修，支、吊、托架稳固，并满足设计要求。
检验方法：对照图纸，观察检查。

5.直埋管道的保温应符合设计要求，接口在现场发泡时，接头处厚度应与管道保温厚度一致，接头处保护层必须与管道保护层一体，符合防潮防水要求。
检验方法：对照图纸，观察检查。

6.供热管网竣工后或交付使用前必须进行吹洗。
检验方法：检查吹洗记录。

7.管道冲洗完毕应通水、加热，进行试运行和调试。当不具备加热条件时，应延期进行。
检验方法：测量各建筑物热力入口处供回水温度及压力。

8.平衡阀及调节阀型号、规格及公称压力应符合设计要求。安装后应根据要求进行调试，并做出标志。
检验方法：对照设计图纸及产品合格证，并现场观察调试结果。

(二)一般项目
1.管道的坡度应符合设计要求。
检验方法：用水准仪（水平尺）、拉线和尺量检查或检查测量记录。

2.除污器构造应符合设计要求，安装位置和方向应正确。管网冲洗后应清除内部污物。
检验方法：打开清扫口检查。

3.碳素钢管道的法兰连接应符合以下规定：对接平行、紧密，与管子中心线垂直，螺杆露出螺母长度一致，且不大于螺杆直径1/2。衬垫材料符合设计要求，且无双层。
检验方法：观察检查。

4.管道焊口允许偏差应符合相关规定。

5.管道及管件焊接的焊缝表面质量应符合下列规定：
（1）焊缝外形尺寸应符合图纸和工艺文件的规定，焊缝高度不得低于母材表面，焊缝与母材应圆滑过渡；
（2）焊缝及热影响区表面应无裂纹、未焊透、夹渣、弧坑和气孔等缺陷。
检验方法：观察或用焊接检测尺检查。

6.阀门安装应符合以下规定：型号、规格、耐压强度和严密性试验结果符合设计要求和施工规范规定，安装位置、进出口方向正确，连接牢固紧密，启闭灵活，朝向便于使用，表面洁净。
检验方法：手扳检查和检查出厂合格证、试验单。

7.管道支（吊、托）架的安装应符合以下规定：构造正确，埋设平正牢固，排列整齐，支架与管子接触紧密。
检验方法：观察和尺量检查。

8.管道和金属支架涂漆应符合以下规定：油漆种类和涂刷遍数符合设计要求，附着良好，无脱皮、起泡和漏漆，漆膜厚度均匀，色泽一致，无流淌及污染现象。
检验方法：观察检查。

9.埋地管道的防腐层应符合以下规定：材质和结构符合设计要求和施工规范规定，卷材与管道以及各层卷材间粘贴牢固，表面平整，无皱折、空鼓、滑移和封口不严等缺陷。
检验方法：观察或切开防腐层检查。

10.管道保温层的厚度及平整度的允许偏差应符合相关规定。

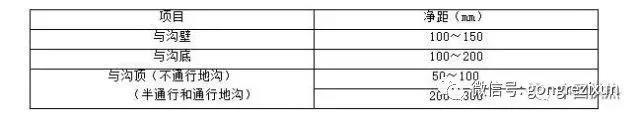

11.地沟内的管道安装位置，其净距（保温层外表面）应符合下表规定。

检验方法：尺量检查

12.架空敷设的供热管道安装高度，如设计无规定时，应符合下列规定（以保温层外表面计算）。
（1）人行地区，不小于2.5m。
（2）通行车辆地区，不小于4.5m。
（3）跨越铁路，距轨顶不小于6m。
检验方法：尺量检查。

13.允许偏差项目

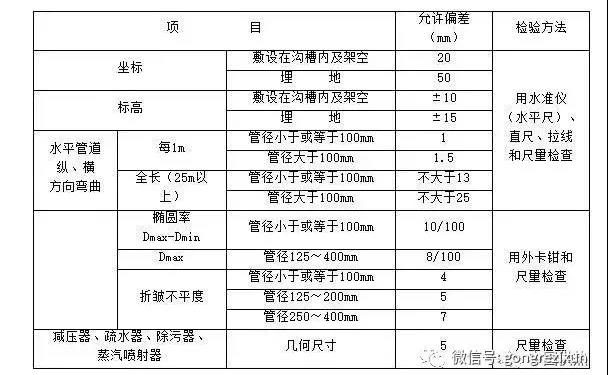

室外供热管道安装的允许偏差和检验方法见下表。

六、成品保护
1.安装好的管道不得用做吊拉负荷及支撑、蹬踩，或在施工中当固定点。
2.盖沟盖板时，应注意保护，不得碰撞损坏。
3.各类阀门、附属装置应装保护盖板，不得污染，砸碰损坏。

七、应注意的问题
1.管道坡度不均匀或倒坡。原因是托吊架间距过大，造成局部管道下垂，坡度不匀。安装于管后又开口，接口以后不调直造成。
2.热水供热系统通暖后，局部不热。原因是干管敷设的坡度不够或倒坡，系统的排气装置位置不正确，使系统中的空气不能顺利排出，或有异物泥沙堵塞所造成。
3.蒸汽系统不热。原因是蒸汽干管倒坡，无法排除干管中的沿途凝结水，疏水器失灵，或干管及凝结水管在返弯处未安装排气阀门及低点排水阀门。
4.管道焊接弯头处的外径不一致。原因是压制弯头与管道的外径不一致，采用压制弯头，必须使其外径与管道相同。
5.地沟内间隙太小，维修不便。原因是安装管道时排列不合理或施工前没认真审图纸。
6.试压或调试时，管道被堵塞。主要是安装时预留口没装临时堵，掉进杂物造成。
